J641H、J641Y、J641W氣動法蘭截止閥主要用途:

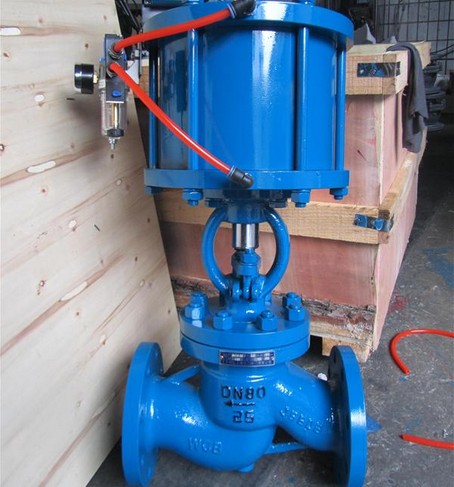

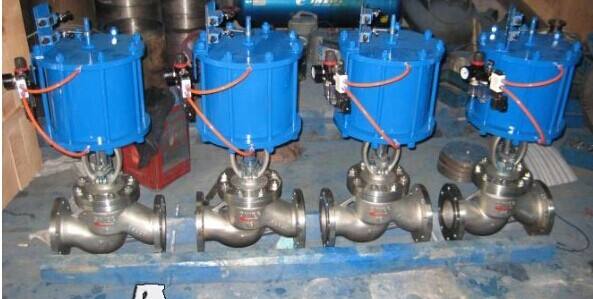

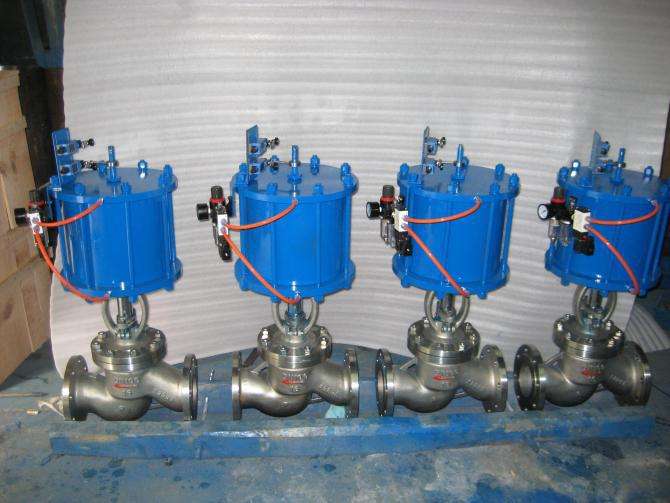

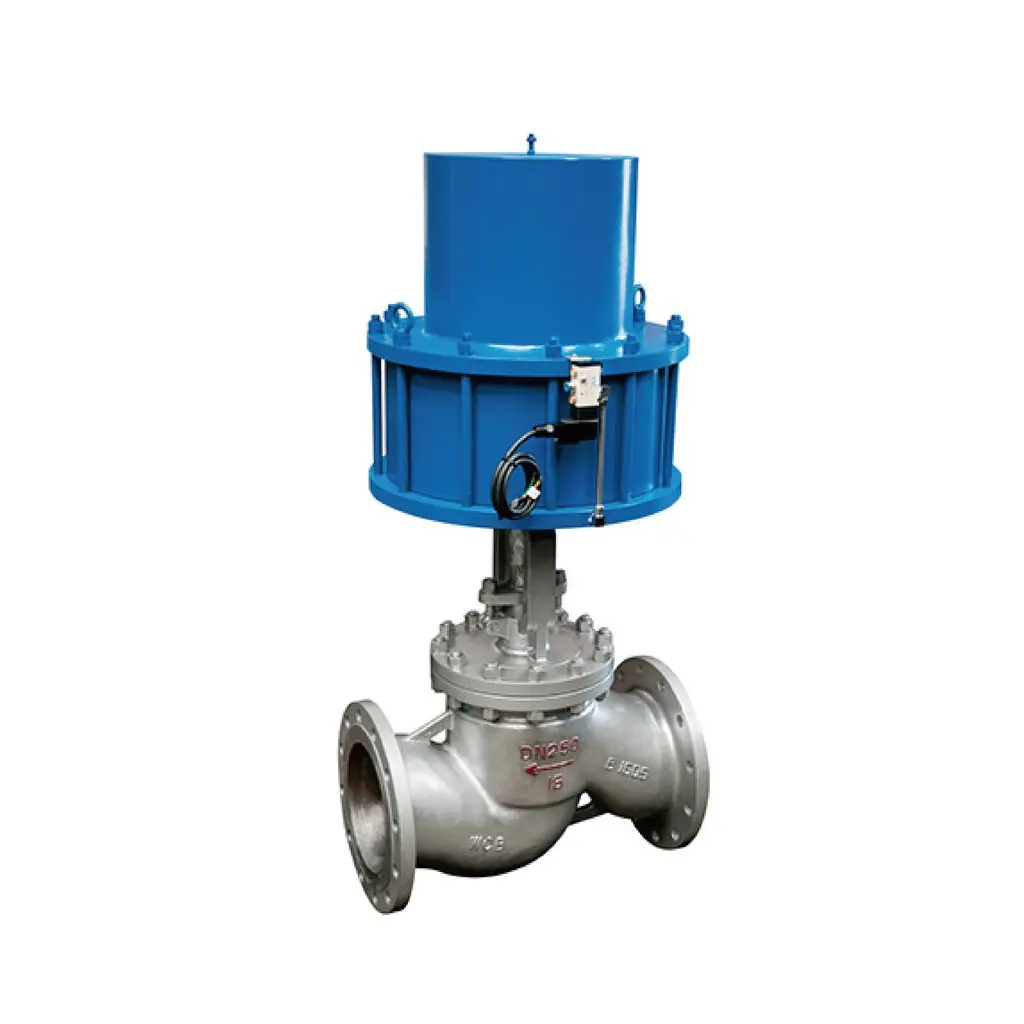

上海高壓閥門廠生產的J641H氣動法蘭截止閥采用雙作用氣缸,利用上腔進氣或者下腔進氣來遠距離控制閥門,操作方便、靈活。氣缸使用介質:壓縮空氣,氮氣。結構簡單、制造和維護方便;工作行程小,啟閉時間短;關閉體(閥瓣)與閥座密封面采用錐面密封,關閉力小,耐沖刷,密封可靠。閥座可為更換式閥座,可任意組合與關閉件密封面材料的配對,以滿足工況要求,延長使用壽命。
J641H、J641Y、J641W氣動法蘭截止閥結構特點:
1、選材考究,符合國內、外相關標準,結構合理,造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立(Stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。
3、閥桿經調質及表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。
5、閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,密封可靠,更換填料可在不停機情況下進行,方便快捷,不影響系統運行。
J641H、J641Y、J641W氣動法蘭截止閥性能規范:
設計與制造 |
GB/T12235 |
|
連接端尺寸 |
結構長度 |
GB/T12221 |
法蘭尺寸 |
JB/T79 |
|
檢驗與試驗 |
JB/T9092 |
|
材 料 |
碳鋼 |
GB/T12229 |
不銹鋼 |
GB/T12230 |
|
合金鋼 |
Q/ZB66 |
|
標 志 |
GB/T12220 |
|
供 貨 |
JB/T7928 |
J641H、J641Y、J641W氣動法蘭截止閥主要外形尺寸:
公稱壓力PN(MPa) |
公稱通徑DN(mm) |
標準值 |
參考值 |
|||||||||
L |
D |
D1 |
n |
D6 |
b |
f |
f1 |
Z-φd |
D0 |
H |
||
1.6 |
50 |
230 |
160 |
125 |
100 |
|
16 |
3 |
|
4-φ18 |
185 |
645 |
65 |
290 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
232 |
690 |
|
80 |
310 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
232 |
715 |
|
100 |
350 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
232 |
770 |
|
125 |
400 |
254 |
210 |
185 |
|
22 |
3 |
|
8-φ18 |
283 |
780 |
|
150 |
480 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
283 |
810 |
|
200 |
600 |
335 |
295 |
265 |
|
26 |
3 |
|
12-φ23 |
283 |
967 |
|
250 |
622 |
405 |
355 |
320 |
|
30 |
3 |
|
12-φ25 |
283 |
1143 |
|
300 |
698 |
460 |
410 |
375 |
|
30 |
4 |
|
12-φ25 |
283 |
1292 |
|
2.5 |
50 |
230 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
185 |
645 |
65 |
290 |
180 |
145 |
120 |
|
22 |
3 |
|
8-φ18 |
232 |
690 |
|
80 |
310 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
232 |
715 |
|
100 |
350 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
232 |
770 |
|
125 |
400 |
270 |
220 |
188 |
|
28 |
3 |
|
8-φ25 |
283 |
780 |
|
150 |
480 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
283 |
810 |
|
200 |
600 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
283 |
967 |
|
250 |
622 |
425 |
370 |
332 |
|
36 |
3 |
|
12-φ30 |
283 |
1143 |
|
300 |
698 |
485 |
430 |
390 |
|
40 |
4 |
|
16-φ30 |
283 |
1292 |
