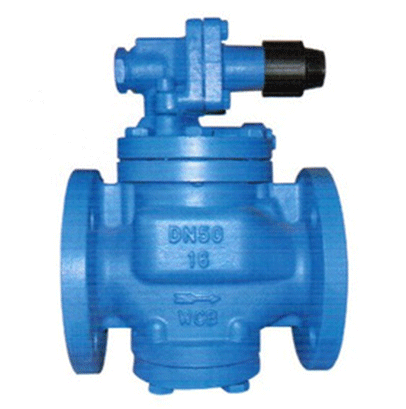

YG43H高靈敏度蒸汽減壓閥

分享到微信

×
YG43H高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。
參數品牌：上高SHGF
產品參數
品牌：上高SHGF
型號：YG43H
起訂量：1
規格：DN15-80
單位：臺
包裝說明：木箱包裝
我知道了
在線客服
產品詳情

產品工作原理和用途：

YG43H高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。

產品結構特點：

普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。

1、提高了對出口壓力變化的傳感效能，提高了靈敏度， 降低了因上游壓力變化，流量變化等因素引起的壓力偏差。

2、改善了流線分布，降低了噪聲。

3、改進了密封面結構，延長了密封面壽命。



產品性能參數：

公稱壓力(Mpa)

1.0

1.6

殼體試驗壓力(Mpa)*

1.5

2.4

密封試驗壓力(Mpa)

1.0

1.6

進口壓力(Mpa)

1.0

1.6

出口壓力范圍(Mpa)

0.04-0.6

0.04-1.0

壓力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

壓差(Mpa)

0.05

0.07

滲漏量

GB12245-1989


產品主要零件材料：


零件名稱

零件材料

閥體 閥蓋 底蓋

WCB

閥座 閥瓣

2Cr13

缸套 活塞

鋁鐵青銅

膜片

PH15-7Mo

活塞環

對位聚苯

導閥座 導閥瓣

2Cr13

主閥彈簧

50CrVA

導調主彈簧

50CrVA

調節彈簧

60Si2Mn





產品主要尺寸：



公稱通徑
DN

外 形 尺 寸

連 接 尺 寸

L

H

H1

PN 1.0MPa

PN 1.6MPa

D

K

n-ф

d

C

D

K

n-ф

d

C

15

140

160

65

95

65

4-14

45

12

95

65

4-14

45

14

20

140

160

65

105

75

4-14

55

14

105

75

4-14

55

14

25

150

168

68

115

85

4-14

65

14

115

85

4-14

65

14

32

180

185

75

135

100

4-18

78

16

135

100

4-18

78

16

40

180

185

78

145

110

4-18

85

16

145

110

4-18

85

16

50

200

193

88

160

125

4-18

100

16

160

125

4-18

100

16

65

230

208

98

180

145

4-18

120

18

180

145

4-18

120

18

80

260

228

117

195

160

4-18

135

18

195

160

8-18

135

20
