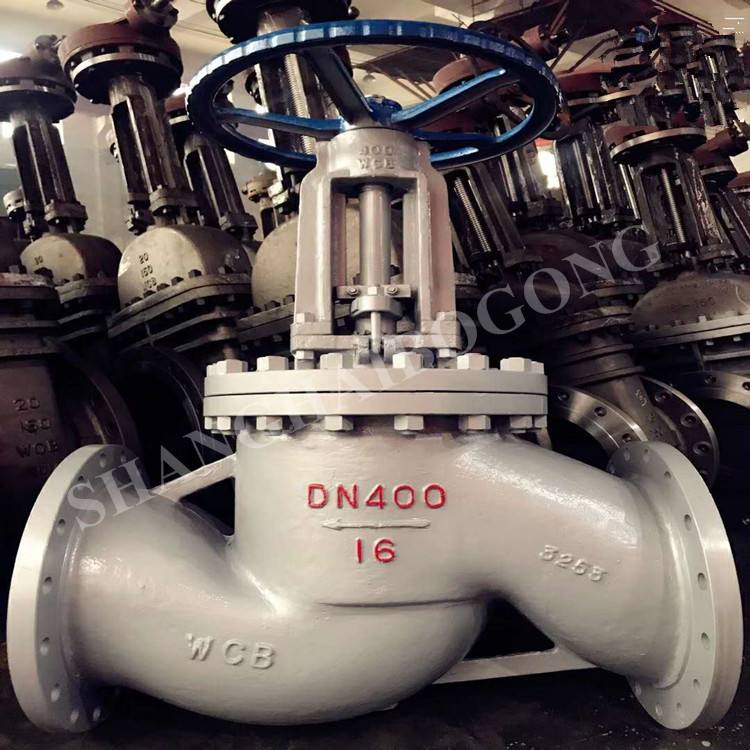

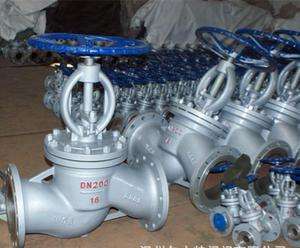

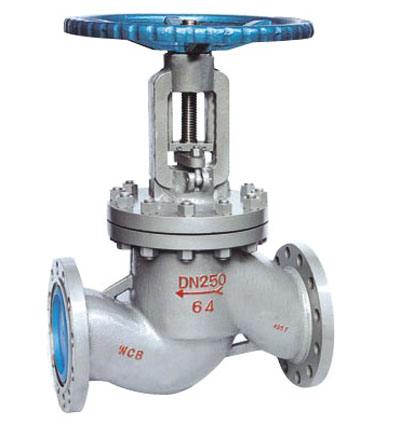

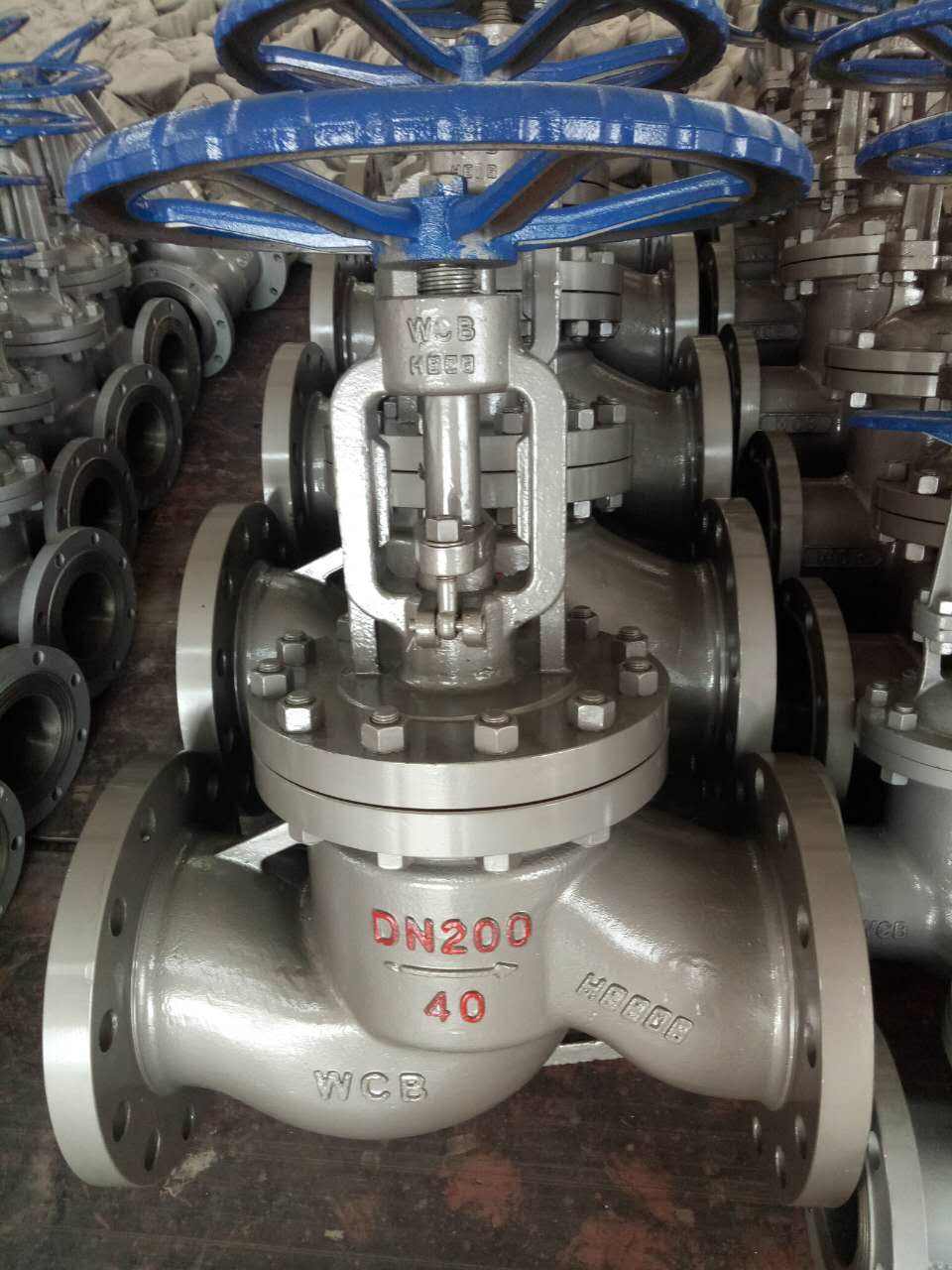

J41H手動截止閥適用于公稱壓力PN1.6~16.0Mpa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上,切斷或接通介質。適用介質為:水、油品、蒸汽、酸性介質等。操作方式有:手動、齒輪傳動、電動、氣動等。
J41H手動截止閥執行標準:
1、設計規范:GB/T 1223。
2、結構長度:GB/T 12221。
3、法蘭連接:JB/T 79。
4、試驗與檢驗:JB/T 9002。
5、產品標識:GB/T 12220。
6、供貨規范:JB/T 7928
J41H手動截止閥壓力試驗:
公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
水密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
上密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
氣密封試驗 |
0.5-0.7 |
J41H手動截止閥零部件材料:
型號 |
J41H-16C~160C |
J41Y-16C~160C |
J41W-16P~160P |
|
工作壓力(MPa) |
1.6~16.0 |
|||
適用溫度(℃) |
≤425 |
≤150 |
||
適用介質 |
水、蒸汽、油品 |
弱腐蝕性介質 |
||
材料 |
閥體、閥蓋 |
碳素鋼 |
鉻鎳鈦不銹鋼 |
|
閥桿 |
鉻不銹鋼 |
鉻鎳鈦不銹鋼 |
||
密封面 |
堆焊鐵基合金 |
堆焊硬基合金 |
本體材料 |
|
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
J41H手動截止閥連接尺寸1.6Mpa:
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
凸面法蘭
16C |
10 |
130 |
90 |
60 |
40 |
14 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
218 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
258 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
275 |
140 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
160 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
330 |
180 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
350 |
200 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
370 |
280 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
415 |
320 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
460 |
360 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
510 |
450 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-Φ23 |
710 |
500 |
|
250 |
650 |
405 |
335 |
320 |
30 |
12-Φ25 |
786 |
550 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-Φ25 |
925 |
600 |
J41H手動截止閥連接尺寸2.5Mpa:
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
10 |
130 |
90 |
60 |
40 |
16 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
16 |
4-Φ14 |
218 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-Φ14 |
258 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ14 |
275 |
140 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
280 |
160 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
330 |
180 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
350 |
200 |
|
65 |
290 |
180 |
145 |
125 |
22 |
8-Φ18 |
400 |
280 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
355 |
280 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
415 |
320 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
460 |
360 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
510 |
450 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
710 |
500 |
|
250 |
622 |
425 |
370 |
332 |
36 |
12-Φ30 |
786 |
550 |
|
300 |
698 |
485 |
430 |
390 |
40 |
16-Φ30 |
925 |
600 |
J41H手動截止閥訂購須知:
1.用戶已確定閥門類型和型號(尤其是非標準型號)時,用戶應正確說明其型號的含義和要求。
2.用戶應根據樣本所列產品型號進行訂貨,如對產品項目有特別要求,請在訂單中說明:
1)結構長度2)法蘭標準3)閥門的結構形式:如通道全通徑或縮徑、體蓋連接形式4)閥門內件及對材料的其他要求5)壓力試驗、檢驗標準、標識及其他要求
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關
4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置,渦輪裝置。
5.本公司生產的各類閥門可以滿足訂單規定的各項要求,產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
